Контроль сердца в LD.BioState для профилактического мониторинга

Сердечно-сосудистые заболевания уже много лет остаются одной из главных причин смертности. При этом многие опасные изменения развиваются постепенно и долгое время не дают заметных симптомов. Человек может чувствовать себя нормально, не задумываться о полноценном обследовании — и пропустить момент, когда патология только начинает формироваться. Именно поэтому всё большее значение приобретает не разовая диагностика, а регулярный мониторинг сердца и наблюдение за динамикой.

В нейроинтерфейсной сети LD.BioMon появилась новая функция — «Контроль сердца». Она реализована как отдельный сценарий приложения LD.BioState и позволяет заглянуть в электрические процессы функционирования сердца, а также оценить внешнее управление со стороны мозга. Это не замена клинической диагностике, но доступный инструмент профилактического контроля для владельцев нейрогарнитур LabData.

Если вы хотите не просто читать о возможностях системы, а использовать её самостоятельно, обратите внимание на совместимые устройства: LD.BioAmp, LDEEG BCI или EasyEEG BCI. А чтобы следить за обновлениями, кейсами и новыми сценариями, подписывайтесь на нашу группу ВКонтакте: https://vk.ru/labdata.

Основа работы

Что показывает ЭКГ и почему одноканальной записи достаточно для мониторинга

В основе функции «Контроль сердца» лежит анализ электрокардиограммы (ЭКГ). ЭКГ отражает, как электрический импульс распространяется внутри сердца и включает в работу его отделы. Этот сигнал как бы сканирует состояние органа, и для получения информации нам не нужно ничего излучать. Процедура полностью безвредна и может выполняться регулярно.

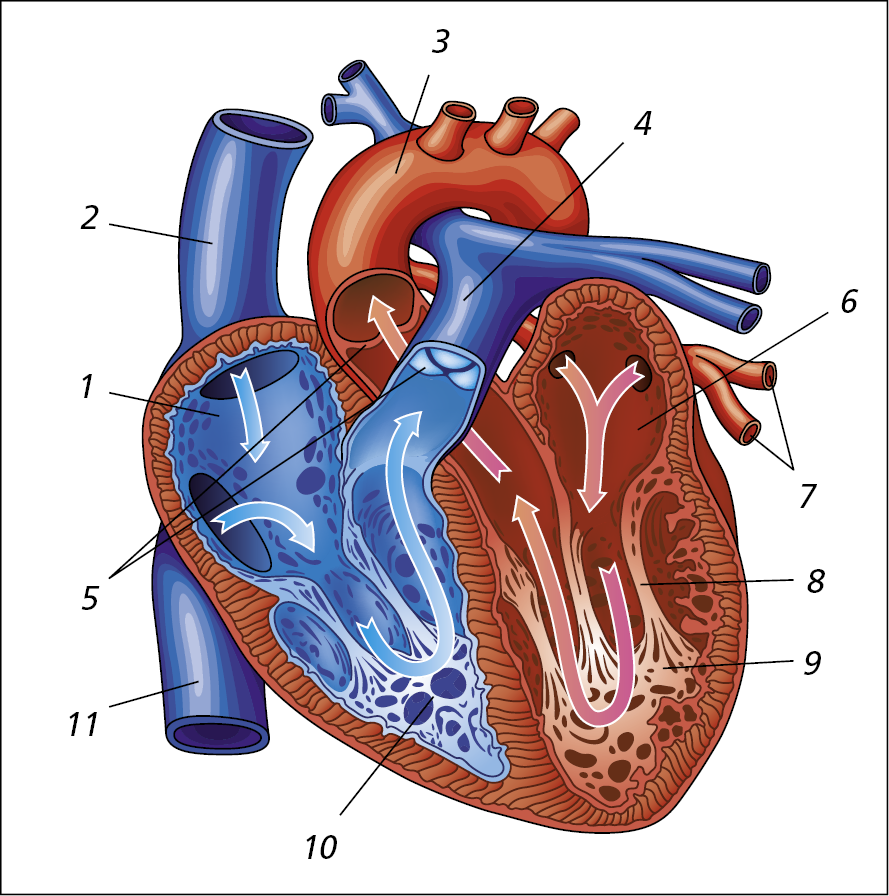

Сердце человека — это не один насос, а два изолированных насоса, работающих в едином ритме. Правая часть отвечает за снабжение крови кислородом: она закачивает кровь в лёгкие. Левая часть прокачивает обогащённую кислородом кровь ко всем органам и тканям. Каждая половина дополнительно разделена на предсердие и желудочек. На входе и выходе расположены клапаны, которые обеспечивают движение крови только в одном направлении. Предсердия работают как буфер: они помогают вовремя заполнить сердце новой порцией крови.

Кровь, кстати, считается не просто жидкостью, а тканью организма, потому что состоит из различных клеток. Но для нас сейчас важнее электрическая активность сердца. В клинических электрокардиографах обычно регистрируют сразу 12 каналов ЭКГ. Это нужно, чтобы увидеть отклонения с разных сторон сердца и воспользоваться чёткими врачебными инструкциями по диагностике. Однако наложить все электроды самостоятельно проблематично, а интерпретация 12 отведений требует специальной подготовки.

Для профилактического мониторинга сердца применяют одноканальную регистрацию ЭКГ. Чаще всего используется I отведение Эйнтховена: между правой и левой рукой. Идея проста: любые изменения в сердце вызывают смещение всего электрического поля, а значит, влияют на любое отведение. Если мы регулярно регистрируем один и тот же сигнал, то можем заметить момент изменений и вовремя обратиться к врачу.

Крайне важно начинать регистрацию до развития патологии. Тогда мы увидим нормальную для конкретного человека форму кардиоцикла — своеобразный «портрет» прохождения возбуждения сердца. В дальнейшем именно сравнение с этим индивидуальным портретом помогает заметить отклонения.

Типовой кардиоцикл: как анализируется одноканальная ЭКГ

В сценарии «Контроль сердца» приложение LD.BioState накапливает достаточное количество кардиоциклов и формирует типовой кардиоцикл. Это усреднённая форма одного сердечного сокращения, которая отражает характерный для вас рисунок ЭКГ.

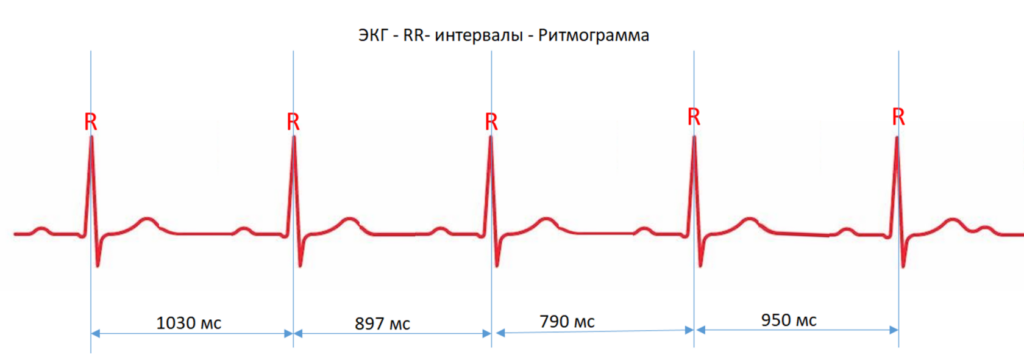

На сигнале выделяются R-зубцы — наиболее заметные пики. Расстояние между двумя соседними R-зубцами называется RR-интервалом. По этим интервалам строится график вариабельности ритма сердца, а также рассчитывается частота сердечных сокращений.

Принцип анализа прост: вы регулярно проводите регистрацию, сохраняете форму типового кардиоцикла (можно сделать скриншот) и сравниваете её с предыдущими записями. Если форма начала изменяться — это сигнал, что, возможно, возникла патология. В таком случае лучше пройти клиническое ЭКГ и проконсультироваться с врачом. Система не ставит диагноз, но помогает заметить тренд.

Вариабельность ритма сердца: что это и зачем её измерять

Ещё один важный индикатор дисбаланса в организме — вариабельность ритма сердца (ВСР). Это показатель того, как меняется ритм сердца во время его работы. Обычно ВСР оценивают по промежутку между двумя соседними сокращениями — так называемому RR-интервалу.

Многие знают про частоту сердечных сокращений (ЧСС), или пульс, который измеряется в ударах в минуту. Но ЧСС лишь усредняет RR-интервалы за определённый период и отражает среднюю линию RR-интервалограммы. Она говорит о том, в каком напряжении мы находимся: чем выше ЧСС, тем напряжённее работает сердце.

Важно измерять эти показатели в полном физическом и эмоциональном покое. При нагрузке и волнении пульс меняется — и это нормально. Превышение 100 уд/мин считается патологией — тахикардией. Слишком пониженный пульс ниже 60 уд/мин также может свидетельствовать об отклонении — брадикардии. Но здесь многое зависит от индивидуальных особенностей, тренированности и состояния человека.

По кривой RR-интервалограммы можно увидеть, как мозг управляет сердцем. Дело в том, что сердце может «заводить» себя само: оно возбуждается из специальных синусных клеток примерно раз в секунду. Поэтому ЧСС около 60 уд/мин — это некий базовый уровень, который говорит об отсутствии внешнего управления со стороны мозга. Мозг собирает информацию со всего организма, выявляет проблемы и может дать сердцу через периферическую нервную систему две команды: увеличить или уменьшить ЧСС.

Поэтому если кривая RR-интервалограммы идёт вниз — это показывает команду на увеличение ЧСС. Если вверх — на снижение ЧСС. В норме ритм сердца не должен быть постоянным по частоте, как может показаться. Наоборот, слишком ригидный, неизменный ритм — тревожный знак отсутствия регуляции. Но и резкие изменения в стороны могут говорить об аритмиях или волнении в процессе регистрации.

В норме кривая RR-интервалограммы должна находиться в диапазоне от 600 до 1000 мс, то есть от 0,6 до 1 секунды. Средняя линия должна быть стабильной, а отклонения соседних кардиоциклов — составлять порядка 10% (около 100 мс) волнообразно. Изменения больше 20% считаются не нормотропными: они могут возникнуть из-за аритмий или помех в сигнале, что исказит статистику и анализ. Поэтому такие участки не учитываются.

Регулярный мониторинг сердца с оценкой ВСР помогает увидеть, как организм реагирует на нагрузку, стресс, лечение, диету, отдых и восстановление. Это не клинический диагноз, но полезный ориентир для контроля собственного состояния.

Как производить контроль сердца в системе LD.BioMon

Для работы понадобится:

1. Гарнитура LD.BioAmp, LDEEG BCI или EasyEEG BCI, сопряжённая по Bluetooth с ПК.
2. Программа-сервер LD.Bioserver.
3. Приложение LD.BioState последней версии.

Внимание! Качество связи должно быть идеальным. Если сигнал нестабилен, лучше поставить внешний Bluetooth-модуль на USB-удлинителе, желательно с антенной.

Процесс сводится к следующему:

1. Запускаем приложение LD.Bioserver.
2. Добавляем там одну из совместимых гарнитур.
3. Выбираем тип сигнала «Электрокардиограмма». Кнопка «Фильтр» должна быть включена. Кнопки «Артефакт» и «Спектр» можно отключить.
4. Включаем тумблер питания на гарнитуре и убеждаемся, что на ней зажёгся индикатор состояния.
5. Нажимаем «Подключить все» и дожидаемся успешного подключения. Устройство подсвечивается зелёным.
6. Нажимаем кнопку «Начать», убеждаемся в появлении сигнала.

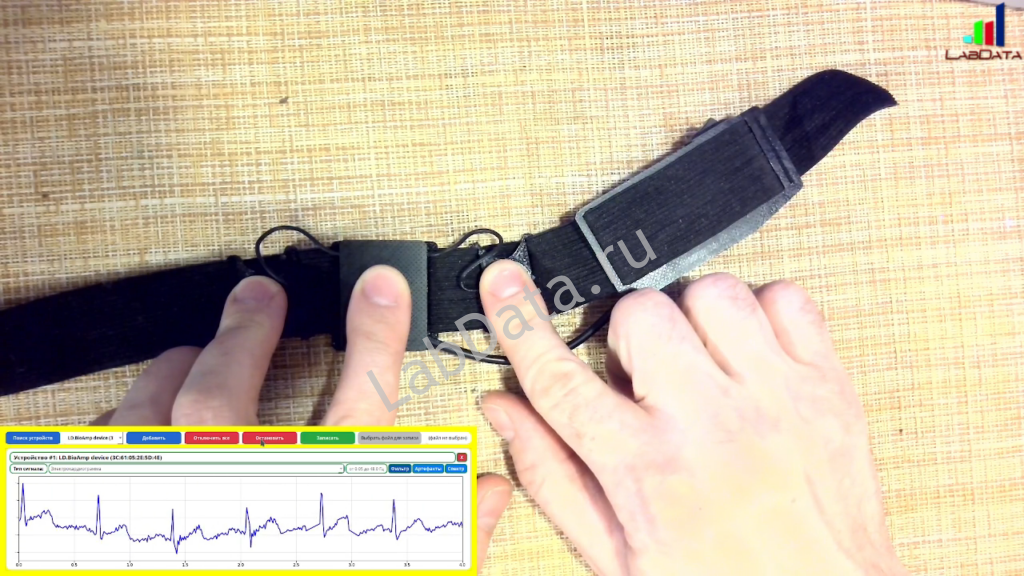

7. Прикладываем палец правой руки к правому электроду, а два пальца левой руки — к двум оставшимся электродам. После этого должна появиться характерная форма ЭКГ-сигнала.


8. Запускаем приложение LD.BioState и выбираем сценарий «Контроль сердца». Если его нет — обновите приложение.
9. Переходим в приложение LD.BioState и наблюдаем появление ЭКГ-сигнала с метками R-зубцов. На графике RR-интервалов начнут появляться новые значения.
10. Когда будете готовы, нажмите на кнопку «Типовой кардиоцикл». После этого будет 5 секунд, чтобы поставить пальцы рук обратно на электроды.

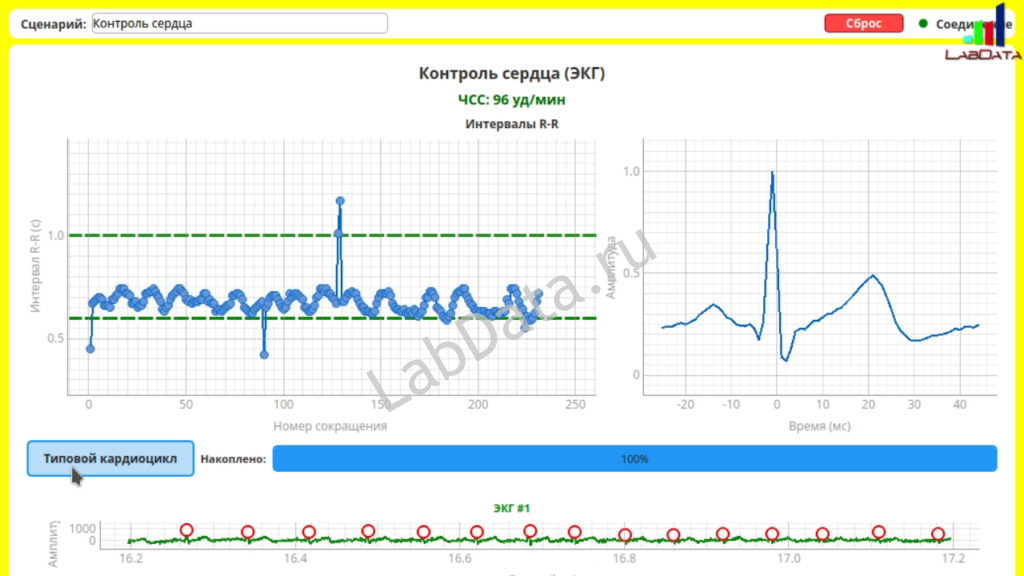

11. После накопления достаточного количества кардиоциклов полоска «Накоплено» заполнится. Можно остановить регистрацию. Теперь можно изучить форму типового кардиоцикла в верхней правой части. График вариабельности ритма сердца будет слева.
12. Запомните форму кардиоцикла, лучше сделайте скриншот (средствами операционной системы). Регулярно проводите подобную регистрацию и сравнивайте форму. Если она начала изменяться — это сигнал, что, возможно, возникла патология. Лучше провериться на клиническом ЭКГ.

Если полоска долгое время не накапливается, попробуйте остановить построение типового кардиоцикла (кнопка Стоп), нажать кнопку «Сброс» вверху окна и повторить построение. Также могут повлиять помехи сигнала. Иногда форма ЭКГ настолько необычна, что алгоритмы выявления R-зубцов не могут корректно их выделить. В этом случае обратитесь в чат сообщества LabData ВК — мы вместе рассмотрим случай для модернизации системы.

Краткий чек-лист для контроля сердца

• Проверьте качество Bluetooth-связи.

• Запустите LD.Bioserver.

• Добавьте совместимую гарнитуру.

• Выберите тип сигнала «ЭКГ», включите фильтр.

• Включите гарнитуру, дождитесь индикатора.

• Нажмите «Подключить все» и дождитесь зелёной подсветки.

• Нажмите «Начать», проверьте появление сигнала.

• Приложите палец правой руки к правому электроду, два пальца другой руки — к двум оставшимся.

• Запустите LD.BioState и выберите сценарий «Контроль сердца».

• Наблюдайте ЭКГ с метками R и график RR-интервалов.

• Нажмите «Типовой кардиоцикл», верните пальцы на электроды в течение 5 секунд.

• Дождитесь заполнения полоски «Накоплено».

• Остановите регистрацию.

• Изучите типовой кардиоцикл и график ВСР.

• Сохраните скриншот.

• Повторяйте регистрацию регулярно и сравнивайте форму.

• При изменениях — обратитесь к врачу.


Видеопрезентация

Для наглядности можно весь процесс посмотреть в видео

Заключение и выводы

Новая функция «Контроль сердца» в нейроинтерфейсной сети LD.BioMon делает профилактический мониторинг сердца доступнее для владельцев нейрогарнитур LabData. С помощью биоусилителя LD.BioAmp, LDEEG BCI или EasyEEG BCI и приложения LD.BioState вы можете регулярно регистрировать одноканальную ЭКГ, наблюдать типовой кардиоцикл, оценивать ВСР и ритм сердца, а также видеть, как мозг управляет сердечной деятельностью.

Важно понимать: система не заменяет клиническую диагностику и не является медицинским изделием. Она создана для профилактики, самонаблюдения и своевременного обращения к специалисту. Если вы заметили изменения формы кардиоцикла, резкие колебания RR-интервалов или другие тревожные признаки — не откладывайте визит к врачу.

Если у вас ещё нет совместимой гарнитуры, сейчас отличный момент, чтобы купить нейрогарнитуру LabData и расширить возможности своей нейроинтерфейсной сети. А чтобы получать обновления, инструкции и разборы кейсов, подписывайтесь на нашу группу ВКонтакте: https://vk.ru/labdata.

Заботьтесь о сердце заранее — и пусть технологии помогают вам замечать важное до того, как оно станет проблемой.

Следите за развитием проекта на официальной странице проекта: Нейроинтерфейсная сеть LD.BioMon.

Следите за обновлениями в ВК. Не забывайте подписываться на канал LabData в видеохостингах RUTUBE и VK-видео (дзен).

(с) Роман В. Исаков, LabData, 2026
